سیستم ناوبری اینرسیایی خروجی داده با فرکانس بالا با دقت 0.1 درجه در جهت

Name: سیستم ناوبری اینرسیایی خروجی داده با فرکانس بالا با دقت 0.1 درجه در جهت
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins100e
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	ins100e
مقدار تولیدی:	1
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	1000

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

صحت:

0.1 درجه

عنوان هلدینگ:

0.2 درجه در دقیقه

دقت نگرش:

0.1 درجه

ثبات تعصب ژیرو:

4°/ساعت

ثبات تعصب acc:

0.۲ میلی گرم

رابط ارتباطی:

Rs232 RS422

اندازه:

80 میلی متر × 53 میلی متر × 23 میلی متر

وزن:

≤150 گرم

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

1000

برجسته کردن:

نمایشگر دیجیتال شبیه ساز حرکت 3 محور

شبیه ساز حرکت 3 محور با دقت بالا

درجه آزادی شبیه ساز حرکت 3 محور

توضیح محصول

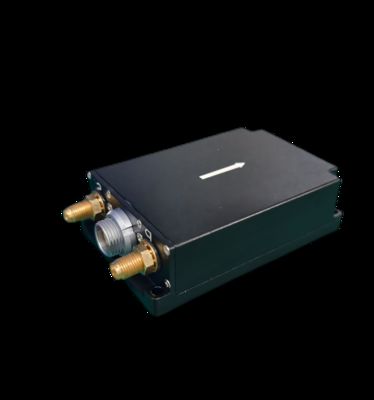

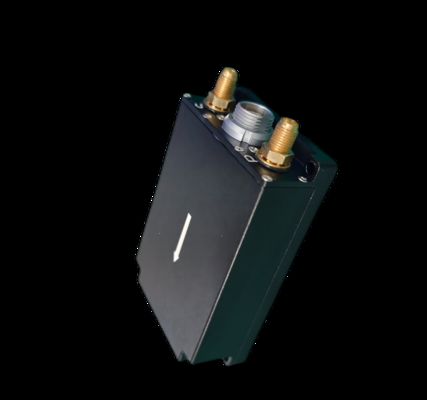

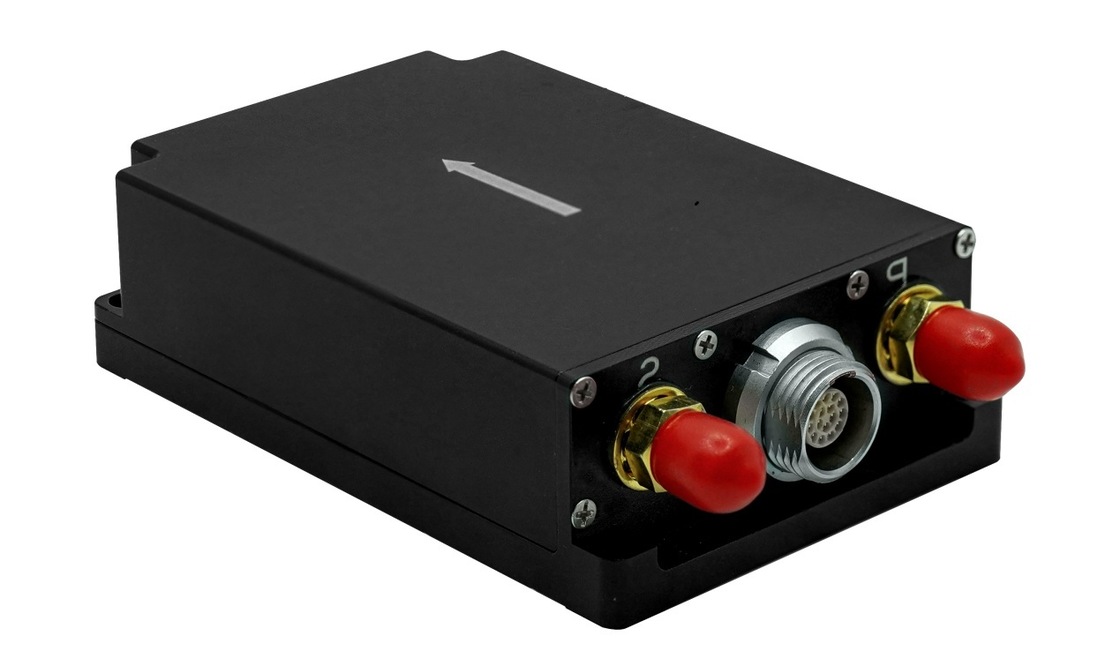

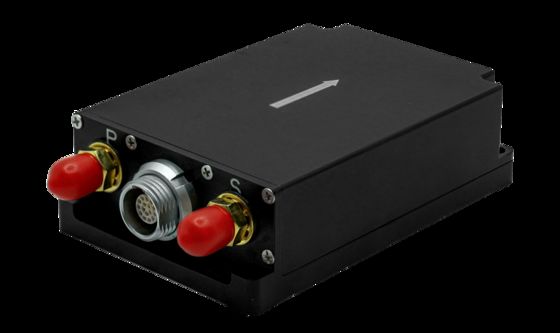

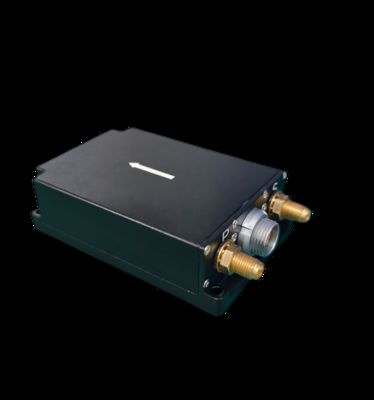

سیستم ناوبری اینرسیایی خروجی داده با فرکانس بالا با دقت 0.1 درجه در جهت‌یابی

سیستم ناوبری یکپارچه INS100E دارای فناوری ژیروسکوپ و شتاب‌سنج MEMS با عملکرد بالا است. این سیستم داده‌های داخلی GNSS را از طریق الگوریتم‌های پیشرفته ادغام حسگرهای چندگانه و راه‌حل‌های ناوبری یکپارچه پردازش می‌کند و قابلیت ناوبری اینرسیایی کوتاه‌مدت را در هنگام از دست رفتن سیگنال GNSS حفظ می‌کند.

این سیستم که برای قابلیت اطمینان بالا و سازگاری استثنایی با محیط‌زیست طراحی شده است، از برنامه‌های متنوعی از جمله وسایل نقلیه بدون سرنشین صنعتی، کشتی‌های دریایی، ارتباطات در حال حرکت، نقشه‌برداری و پلتفرم‌های تثبیت‌کننده از طریق پیکربندی‌های نرم‌افزاری قابل تنظیم پشتیبانی می‌کند.

عملکردهای کلیدی

ناوبری یکپارچه با استفاده از داده‌های ناوبری ماهواره‌ای داخلی
داده‌های گام، رول، جهت‌یابی، موقعیت، سرعت و زمان را خروجی می‌دهد
خروجی ناوبری اینرسیایی را در هنگام از دست رفتن سیگنال GNSS حفظ می‌کند
عملکرد حفظ دقت کوتاه‌مدت

مشخصات عملکرد

پارامتر	مشخصات (RMS)	یادداشت‌ها
دقت جهت‌یابی	0.1°	GNSS معتبر
نگهداری جهت‌یابی	0.2°/min	خرابی GNSS
دقت وضعیت	0.1°	GNSS معتبر (L1/L2، RTK)
نگهداری وضعیت	0.2°/min	خرابی GNSS
دقت موقعیت‌یابی (افقی)	1.5 متر؛ 1 سانتی‌متر + 1ppm	تک نقطه L1/L2؛ تفاضلی
دقت موقعیت‌یابی (ارتفاع)	2.5 متر؛ 2 سانتی‌متر + 1ppm	تک نقطه L1/L2؛ تفاضلی
نگهداری موقعیت	20 متر	خرابی GNSS (60 ثانیه)
دقت سرعت افقی	0.1 متر بر ثانیه	GNSS معتبر (L1/L2، RTK)
محدوده ژیروسکوپ	±500°/s
پایداری بایاس صفر ژیروسکوپ	4°/h	واریانس آلان
محدوده شتاب‌سنج	±16g	قابل تنظیم تا 200g
پایداری بایاس صفر شتاب‌سنج	0.2mg	واریانس آلان
شروع سرد ماهواره	<30 ثانیه	محیط باز
شروع گرم ماهواره	5 ثانیه	محیط باز

مشخصات فنی

دسته	مشخصات
نوع گیرنده	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5
رابط‌های ارتباطی	2RS232, 1RS422
ورودی ولتاژ	9-36VDC
مصرف برق	≤3W

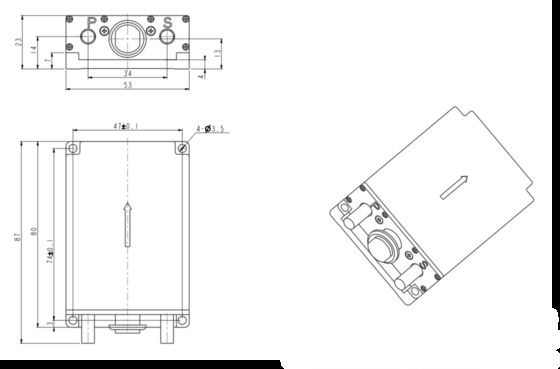

ابعاد	80mm * 53mm * 23mm
وزن	≤150g
دمای عملیاتی	-40℃ تا +60℃
دمای ذخیره‌سازی	-45℃ تا +65℃
مقاومت در برابر لرزش	20-2000Hz, 6.06g
مقاومت در برابر ضربه	30g, 11ms
رتبه حفاظت	IP65
MTBF	30,000 ساعت
طول عمر	>15 سال

توجه: اعتبار GNSS به 2 متر خط پایه از آنتن دوگانه یا تراز دینامیکی آنتن تکی نیاز دارد.
